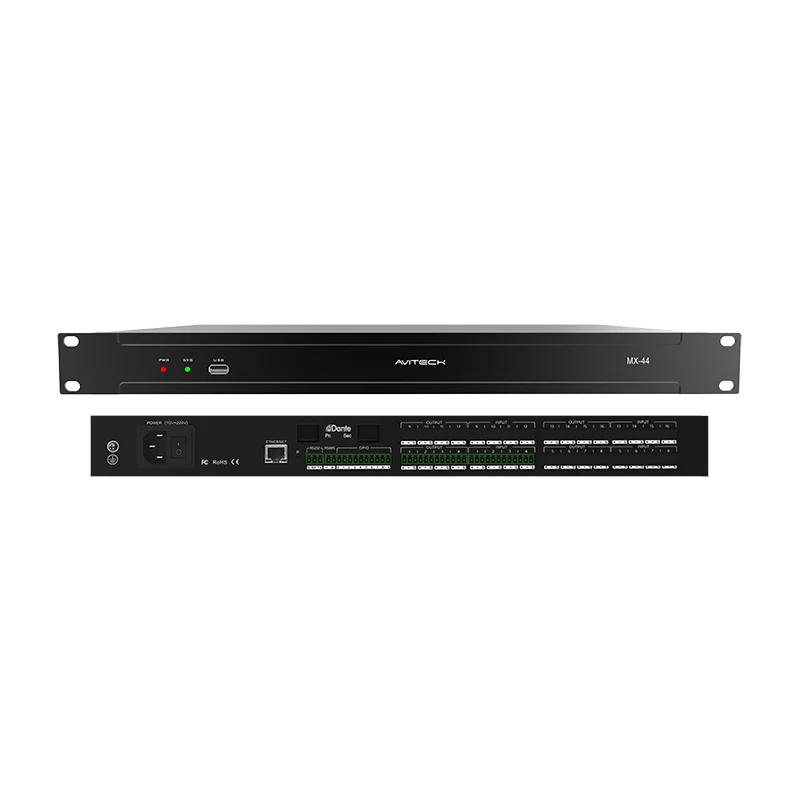

A เมทริกซ์เสียงดิจิตอลระบบกำหนดเส้นทางเสียงจากอินพุตหลายอินพุตไปยังเอาต์พุตที่เลือก ทำให้แหล่งเสียงที่แตกต่างกันสามารถให้บริการโซนหรือกลุ่มลำโพงที่แตกต่างกันได้ ระบบอาจจัดให้มีการประมวลผลสัญญาณดิจิทัล (DSP) เช่น การปรับสมดุล การหน่วงเวลา การกรองครอสโอเวอร์ และการจำกัด ทั้งนี้ขึ้นอยู่กับรุ่น ฟังก์ชันเหล่านี้ทำให้ระบบเมทริกซ์มีประโยชน์ในห้องประชุม สิ่งอำนวยความสะดวกด้านการศึกษา สถานที่ต้อนรับ อาคารพาณิชย์ และแอปพลิเคชันเสียงที่ติดตั้งอื่นๆ

แม้ว่าอินเทอร์เฟซการควบคุมและฟังก์ชันที่ใช้งานได้จะแตกต่างกันไปตามผลิตภัณฑ์ แต่เวิร์กโฟลว์พื้นฐานจะคล้ายกัน: ตรวจสอบเส้นทางสัญญาณ กำหนดค่าการกำหนดเส้นทาง ตั้งค่าระดับที่เหมาะสม ใช้เฉพาะการประมวลผลที่จำเป็น บันทึกการกำหนดค่า และตรวจสอบระบบทั้งหมด โปรดดูคู่มือผู้ใช้สำหรับรุ่นเฉพาะเสมอก่อนเปลี่ยนการตั้งค่า

1. ทำความเข้าใจระบบก่อนใช้งาน

ก่อนที่จะเปิดซอฟต์แวร์ควบคุม ให้ระบุอินพุต เอาต์พุต อุปกรณ์ที่เชื่อมต่อ และโซนเสียงที่ต้องการของระบบ อินพุตอาจรวมถึงไมโครโฟน เครื่องเล่นมีเดีย คอมพิวเตอร์ หรือเสียงที่ได้รับผ่านเครือข่าย เอาต์พุตอาจป้อนเข้าเครื่องขยายสัญญาณเสียง ลำโพงแบบแอคทีฟ อุปกรณ์บันทึกเสียง หรือระบบเสียงอื่นๆ

การไหลของสัญญาณเสียงขั้นพื้นฐาน

เส้นทางสัญญาณทั่วไปคือ: แหล่งกำเนิดเสียง → อินพุตเมทริกซ์ → การกำหนดเส้นทาง / การผสม → การประมวลผลเอาต์พุต → เครื่องขยายเสียงหรือลำโพงที่ใช้งานอยู่ ลำดับที่แน่นอนและบล็อกการประมวลผลที่ใช้ได้นั้นขึ้นอยู่กับอุปกรณ์

ก่อนทำการเปลี่ยนแปลง ให้ยืนยันว่าอินพุตทางกายภาพหรือเครือข่ายใดที่สอดคล้องกับแต่ละแหล่ง และเอาต์พุตใดที่ฟีดแต่ละปลายทาง ป้ายกำกับช่องที่ชัดเจนช่วยลดข้อผิดพลาดในการกำหนดเส้นทางระหว่างการตั้งค่าและการบำรุงรักษาในอนาคต

2. เตรียมอุปกรณ์และอินเทอร์เฟซการควบคุม

ดำเนินการตรวจสอบเหล่านี้ให้เสร็จสิ้นก่อนกำหนดค่าระบบ:

· ยืนยันว่ามีการติดตั้งเมทริกซ์ เครื่องขยายสัญญาณ แหล่งที่มา และการเชื่อมต่อเครือข่ายตามที่ตั้งใจไว้

· ตรวจสอบสถานะไฟฟ้า สายไฟ และเครือข่าย หากมี

· เปิดซอฟต์แวร์ควบคุมหรือเว็บอินเตอร์เฟสที่ระบุในคู่มือผลิตภัณฑ์

· เชื่อมต่อกับอุปกรณ์ที่ถูกต้องและยืนยันว่าข้อมูลอุปกรณ์หรือช่องที่แสดงสอดคล้องกับการติดตั้ง

· เปลี่ยนชื่ออินพุตและเอาต์พุตด้วยป้ายกำกับที่ใช้งานได้จริง เช่น “Lectern Mic” “PC Audio” “Room A” หรือ “Lobby Speakers” หากอินเทอร์เฟซรองรับการตั้งชื่อช่อง

อย่าคิดว่าทุกเมทริกซ์ใช้โครงร่างซอฟต์แวร์ วิธีการเชื่อมต่อ หรือชื่อเมนูเหมือนกัน ทำตามคำแนะนำสำหรับรุ่นและเวอร์ชันเฟิร์มแวร์ที่แน่นอน

3. กำหนดค่าการกำหนดเส้นทางเมทริกซ์เสียง

การกำหนดเส้นทางเมทริกซ์จะกำหนดว่าสัญญาณอินพุตใดจะถูกส่งไปยังเอาต์พุตใด แหล่งที่มาเดียวอาจต้องเข้าถึงหลายโซน ในขณะที่แหล่งข้อมูลอื่นๆ อาจต้องแยกจากกันไปยังห้องหรือปลายทางที่เฉพาะเจาะจง

1. เปิดเมทริกซ์หรือมุมมองเส้นทางในอินเทอร์เฟซการควบคุมของอุปกรณ์

2. ระบุช่องอินพุตและเอาต์พุตที่ต้องการโดยใช้ป้ายกำกับที่เตรียมไว้ระหว่างการตั้งค่า

3. กำหนดแหล่งที่มาแต่ละแห่งไปยังปลายทางที่ต้องการตามการออกแบบระบบ

4. ตรวจสอบระดับจุดตัด ระดับการส่ง หรือการควบคุมการเปิดใช้งานการกำหนดเส้นทางที่มีอยู่ ก่อนที่จะเปิดใช้งานเส้นทาง

5. ทดสอบแต่ละเส้นทางด้วยแหล่งกำเนิดเสียงที่รู้จักในระดับต่ำและปลอดภัย และยืนยันว่าเสียงไปถึงจุดหมายปลายทางที่ต้องการเท่านั้น

หากเสียงปรากฏที่ลำโพงผิดหรือผิดโซน ให้ตรวจสอบการกำหนดเส้นทางและป้ายกำกับช่องอีกครั้งก่อนที่จะเปลี่ยนการปรับอีควอไลเซอร์หรือพารามิเตอร์ DSP อื่นๆ

4. ปรับระดับอินพุตและเอาต์พุต

โครงสร้างเกนที่ถูกต้องช่วยรักษาสัญญาณที่ชัดเจนในขณะเดียวกันก็ลดความเสี่ยงของเสียงรบกวน การบิดเบือน หรือการตัดทอน เริ่มต้นด้วยระดับที่ระมัดระวังและค่อยๆ เพิ่มขึ้นในขณะที่ตรวจสอบสัญญาณบ่งชี้และฟังในระดับเสียงที่เหมาะสม

ระดับอินพุต

ตั้งค่าเกนของแหล่งที่มาหรืออินพุตเพื่อให้วัสดุโปรแกรมปกติสร้างสัญญาณที่ดีโดยไม่มีข้อบ่งชี้โอเวอร์โหลดอย่างต่อเนื่อง ไมโครโฟนและแหล่งสัญญาณระดับสายอาจต้องใช้การตั้งค่าอินพุตที่แตกต่างกัน ใช้ข้อกำหนดแหล่งที่มาและคู่มืออุปกรณ์เป็นข้อมูลอ้างอิง

ระดับเอาท์พุท

ตั้งค่าระดับเอาต์พุตให้เหมาะกับอุปกรณ์ที่เชื่อมต่อและพื้นที่รับฟังที่ต้องการ ตรวจสอบระดับเอาต์พุต การตั้งค่าอินพุตเครื่องขยายเสียงดาวน์สตรีม และส่วนควบคุมของเครื่องขยายเสียงพร้อมกัน หลีกเลี่ยงการชดเชยปัญหาการกำหนดเส้นทางหรือการเชื่อมต่อโดยการเพิ่มอัตราขยายเอาต์พุต

หากระบบเงียบ ให้ตรวจสอบสถานะการปิดเสียง การกำหนดเส้นทาง การเล่นจากแหล่งสัญญาณ การมีสัญญาณอินพุต ระดับเอาต์พุต และอุปกรณ์ดาวน์สตรีมตามลำดับ

5. ใช้การประมวลผล DSP เมื่อจำเป็น

มากมายเมทริกซ์เสียงดิจิตอลระบบรวมถึงการประมวลผลสัญญาณดิจิทัล (DSP) เครื่องมือที่ใช้ได้จะแตกต่างกันไปตามรุ่น ดังนั้นให้ใช้เฉพาะฟังก์ชันที่ยืนยันในเอกสารประกอบของผลิตภัณฑ์เท่านั้น

การประมวลผลอินพุต

การประมวลผลอินพุตอาจใช้เพื่อปรับระดับหรือโทนเสียงของแหล่งที่มา และในรุ่นที่รองรับ เพื่อใช้ฟังก์ชันฝั่งแหล่งที่มาอื่นๆ ทำการเปลี่ยนแปลงในขั้นตอนเล็กๆ และเปรียบเทียบผลลัพธ์กับสัญญาณดั้งเดิม

การประมวลผลเอาท์พุต

โดยทั่วไปแล้วการประมวลผลเอาท์พุตจะใช้เพื่อปรับแต่งสัญญาณสำหรับลำโพงหรือโซนการฟังเฉพาะ อาจรวมถึงการปรับสมดุล (EQ), ดีเลย์, ฟิลเตอร์ครอสโอเวอร์, ขั้ว, เกน หรือลิมิตเตอร์ ทั้งนี้ขึ้นอยู่กับอุปกรณ์

แนวปฏิบัติ

· การปรับสมดุล: แก้ไขปัญหาโทนเสียงที่ชัดเจนและปฏิบัติตามคำแนะนำของลำโพงหรือการออกแบบห้อง หลีกเลี่ยงการเพิ่มพลังครั้งใหญ่โดยไม่มีเหตุผลที่ชัดเจน

· ความล่าช้า: ใช้เมื่อต้องจัดตำแหน่งจังหวะเวลาระหว่างลำโพงหรือโซน และตรวจสอบผลลัพธ์โดยการฟังหรือการวัด

· ครอสโอเวอร์: ใช้การตั้งค่าที่เหมาะสมกับระบบลำโพงและการจัดเรียงเครื่องขยายเสียง การตั้งค่าครอสโอเวอร์ที่ไม่ถูกต้องสามารถลดประสิทธิภาพหรือความเสี่ยงต่อความเสียหายได้

· ตัวจำกัด: กำหนดค่าตามการออกแบบระบบและข้อกำหนดของอุปกรณ์ อย่าคิดว่าทุกรุ่นจะมีการควบคุมลิมิตเตอร์เหมือนกัน

· คำติชม: ลดการขยายไมโครโฟนที่ไม่จำเป็น ตรวจสอบตำแหน่งไมโครโฟนและลำโพง และใช้การประมวลผลที่รองรับโดยเป็นส่วนหนึ่งของวิธีควบคุมการตอบสนองที่กว้างขึ้นเท่านั้น

หลีกเลี่ยงการเปลี่ยนพารามิเตอร์ DSP หลายรายการพร้อมกัน ปรับฟังก์ชันหนึ่ง ฟังหรือวัดผลลัพธ์ และบันทึกการเปลี่ยนแปลงก่อนที่จะไปยังฟังก์ชันถัดไป

6. บันทึกและจัดการการตั้งค่าฉากล่วงหน้า

หากระบบรองรับฉากหรือพื้นที่จัดเก็บข้อมูลที่ตั้งไว้ล่วงหน้า ให้บันทึกการกำหนดค่าที่ได้รับการตรวจสอบแล้วเพื่อให้สามารถเรียกคืนได้หลังจากรีสตาร์ทหรือปรับใช้สำหรับโหมดการทำงานอื่น ลักษณะการทำงานที่ตั้งไว้ล่วงหน้าและตัวเลือกการจัดเก็บจะแตกต่างกันไปตามผลิตภัณฑ์

6. เสร็จสิ้นและตรวจสอบการกำหนดเส้นทาง ระดับ และการประมวลผลสำหรับกรณีการใช้งานที่ต้องการ

7. บันทึกการกำหนดค่าโดยใช้ชื่อที่ชัดเจน เช่น "การประชุมมาตรฐาน" หรือ "โหมดการนำเสนอ" หากรองรับการตั้งชื่อ

8. หากอุปกรณ์อนุญาตให้ตั้งค่าล่วงหน้าได้หลายรายการ ให้บันทึกวัตถุประสงค์ของแต่ละรายการและผู้ที่ได้รับอนุญาตให้แก้ไข

9. เรียกคืนค่าที่ตั้งล่วงหน้าที่บันทึกไว้และยืนยันว่าการกำหนดเส้นทาง ระดับ และการประมวลผลทำงานตามที่คาดไว้

10. เก็บบันทึกการตั้งค่าที่สำคัญและสำรองข้อมูลสำรองไว้ในตำแหน่งที่ซอฟต์แวร์หรืออุปกรณ์รองรับ

อย่าเขียนทับการกำหนดค่าที่ทราบว่าใช้งานได้จนกว่าจะมีการตรวจสอบการเปลี่ยนทดแทน หากการโหลดที่กำหนดไว้ล่วงหน้าทำงานโดยไม่คาดคิด โปรดดูคู่มือของโมเดลเพื่อยืนยันว่าพารามิเตอร์ใดถูกจัดเก็บและเรียกคืน

7. ตรวจสอบระบบที่สมบูรณ์

หลังจากกำหนดค่าแล้ว ให้ทดสอบเส้นทางสัญญาณแบบเต็มจากแต่ละแหล่งไปยังปลายทางที่ต้องการ ใช้รายการตรวจสอบเพื่อให้แน่ใจว่าระบบพร้อมสำหรับการทำงานตามปกติ

8. แก้ไขปัญหาการทำงานทั่วไป

ไม่มีเอาต์พุตเสียง: ตรวจสอบการเล่นจากแหล่งสัญญาณ สัญญาณอินพุต การกำหนดเส้นทาง สถานะปิดเสียง ระดับเอาต์พุต การเดินสายเคเบิล และเครื่องขยายเสียงดาวน์สตรีมหรือกำลังไฟลำโพง

เสียงไปผิดโซน: ตรวจสอบจุดตัดเมทริกซ์และป้ายกำกับอินพุต/เอาต์พุต ยืนยันการเชื่อมต่อทางกายภาพกับแผนการติดตั้ง

เสียงบิดเบี้ยวหรือขาดหาย: ลดแหล่งสัญญาณ อินพุต เอาต์พุต หรือเครื่องขยายเสียงที่มากเกินไป ตรวจสอบตัวบ่งชี้สัญญาณในแต่ละขั้นตอน แทนที่จะลดเฉพาะเอาต์พุตสุดท้ายเท่านั้น

การตอบสนองด้วยเสียง: ตรวจสอบการวางตำแหน่งไมโครโฟน ทิศทางของลำโพง อัตราขยายของไมโครโฟน และเสียงในห้อง ใช้ EQ หรือเครื่องมือที่รองรับอื่นๆ อย่างระมัดระวัง การประมวลผลเพียงอย่างเดียวอาจไม่สามารถแก้ไขสาเหตุที่แท้จริงได้

ซอฟต์แวร์ควบคุมไม่สามารถเชื่อมต่อได้: ตรวจสอบอุปกรณ์ที่เลือก การเชื่อมต่อเครือข่าย การกำหนดค่า IP หากมี และข้อกำหนดการเข้าถึงใดๆ ที่อธิบายไว้ในคู่มือ

การตั้งค่าล่วงหน้าไม่คืนค่าการตั้งค่าที่คาดหวัง: ตรวจสอบว่าการตั้งค่าล่วงหน้าที่เลือกไว้ถูกต้องหรือไม่ และพารามิเตอร์ใดที่โมเดลจัดเก็บ เปรียบเทียบกับการกำหนดค่าพื้นฐานที่บันทึกไว้

9. ขั้นตอนการปฏิบัติงานที่แนะนำ

สำหรับผลลัพธ์ที่สามารถทำซ้ำได้ ให้ทำตามลำดับเดียวกันทุกครั้งที่เริ่มใช้งานระบบใหม่หรือทำการเปลี่ยนแปลงการกำหนดค่าที่สำคัญ:

11. ทบทวนการออกแบบระบบและระบุอินพุตและเอาต์พุตทั้งหมด

12. ยืนยันการเชื่อมต่ออุปกรณ์และช่องป้ายกำกับ

13. กำหนดค่าและทดสอบการกำหนดเส้นทางเมทริกซ์

14. ตั้งค่าระดับอินพุตและเอาต์พุต

15. ใช้เฉพาะการประมวลผล DSP ที่แอปพลิเคชันต้องการเท่านั้น

16. บันทึกค่าที่กำหนดล่วงหน้าที่มีชื่อชัดเจนหากรองรับ

17. เรียกใช้การทดสอบจากต้นทางถึงปลายทางโดยสมบูรณ์และบันทึกการตั้งค่าขั้นสุดท้าย

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างเมทริกซ์เสียงดิจิทัลและมิกเซอร์ทั่วไป?

เมทริกซ์มุ่งเน้นไปที่การกำหนดเส้นทางอินพุตหลายตัวไปยังเอาต์พุตหลายตัว นอกจากนี้ยังอาจมีฟังก์ชันมิกซ์และ DSP ทั้งนี้ขึ้นอยู่กับการออกแบบ โดยทั่วไปแล้ว มิกเซอร์แบบเดิมๆ จะถูกจัดระเบียบตามการผสมช่องสัญญาณและเวิร์กโฟลว์มิกซ์บัส แม้ว่าผลิตภัณฑ์สมัยใหม่อาจมีฟังก์ชันการทำงานที่ทับซ้อนกันก็ตาม

จำเป็นต้องกำหนดค่าเมทริกซ์เสียงดิจิทัลทุกครั้งที่สตาร์ทหรือไม่

ไม่จำเป็น. อุปกรณ์จำนวนมากคงการตั้งค่าไว้หรือให้การเรียกคืนที่กำหนดไว้ล่วงหน้า แต่ลักษณะการเริ่มต้นและฟังก์ชันหน่วยความจำจะขึ้นอยู่กับรุ่นเฉพาะ ตรวจสอบคู่มือและทดสอบลักษณะการทำงานของวงจรกำลังที่คาดหวังระหว่างการทดสอบเดินเครื่อง

หนึ่งอินพุตสามารถส่งไปยังหลายเอาต์พุตได้หรือไม่?

ระบบเมทริกซ์จำนวนมากสนับสนุนการกำหนดเส้นทางจากแหล่งหนึ่งไปยังเอาต์พุตมากกว่าหนึ่งรายการ ยืนยันตัวเลือกเส้นทางที่มีอยู่และการควบคุมระดับใดๆ ในรุ่นที่เลือก

เมทริกซ์เสียงดิจิทัลสามารถป้องกันการสะท้อนกลับทางเสียงได้หรือไม่?

เมทริกซ์อาจมีการประมวลผลที่ช่วยจัดการเสียง แต่การควบคุมสัญญาณย้อนกลับยังขึ้นอยู่กับการวางตำแหน่งไมโครโฟนและลำโพง โครงสร้างเกน เสียงในห้อง และการออกแบบระบบด้วย อย่าคิดว่าเมทริกซ์จะกำจัดการป้อนกลับโดยอัตโนมัติ

ระบบเมทริกซ์เสียงดิจิทัลทั้งหมดทำงานในลักษณะเดียวกันหรือไม่?

ไม่ ขั้นตอนการทำงานหลักคล้ายกัน แต่อินพุตที่รองรับ ฟังก์ชันการประมวลผล ซอฟต์แวร์ควบคุม ลักษณะการทำงานที่กำหนดไว้ล่วงหน้า และช่วงพารามิเตอร์จะแตกต่างกันไปตามรุ่น ใช้เอกสารประกอบสำหรับอุปกรณ์ที่แน่นอนเสมอ
