DB0202 เป็นอินพุตบรรทัดคุณภาพที่ยอดเยี่ยม Multi 2 เอาต์พุตสำหรับการแปลงสองช่อง Dante เป็นเอาต์พุตเสียงอะนาล็อกและอินพุตเสียงอะนาล็อกสองตัวเป็นเครือข่าย Dante
เพียงใช้สายเคเบิล CAT5 เพื่อเชื่อมต่อพอร์ต RJ45 เข้ากับสวิตช์อีเธอร์เน็ตและใช้“ Dante Controller” เพื่อกำหนดเส้นทางเวลาแฝงต่ำของสัญญาณไปยัง/จากอุปกรณ์อื่น ๆ ซึ่งเชื่อมต่อกับเครือข่าย Dante เดียวกันแล้วมันเหมาะสำหรับการขยาย I/O สำหรับระบบ Dante ที่ใช้งานจริง ร่วมกับ Dante DSP ของเรา, Dante Microphone, ลำโพง Dante
* จัดเตรียมอินเทอร์เฟซ dante สำหรับสองอินพุต / เอาต์พุต
* ช่องสัญญาณเสียงไมโครโฟนมาตรฐานสองช่องสัญญาณแปลงเป็นเครือข่าย Dante
* เลือกไมค์/บรรทัดในแต่ละอินพุต
*รับการควบคุมในแต่ละอินพุต
* รับการควบคุมช่องสัญญาณเอาต์พุต
* ให้พลังงาน phantom 48V สำหรับอินพุตไมโครโฟนคอนเดนเซอร์แต่ละตัว
* ยอมรับอินพุตสัญญาณที่สมดุลหรือไม่สมดุล

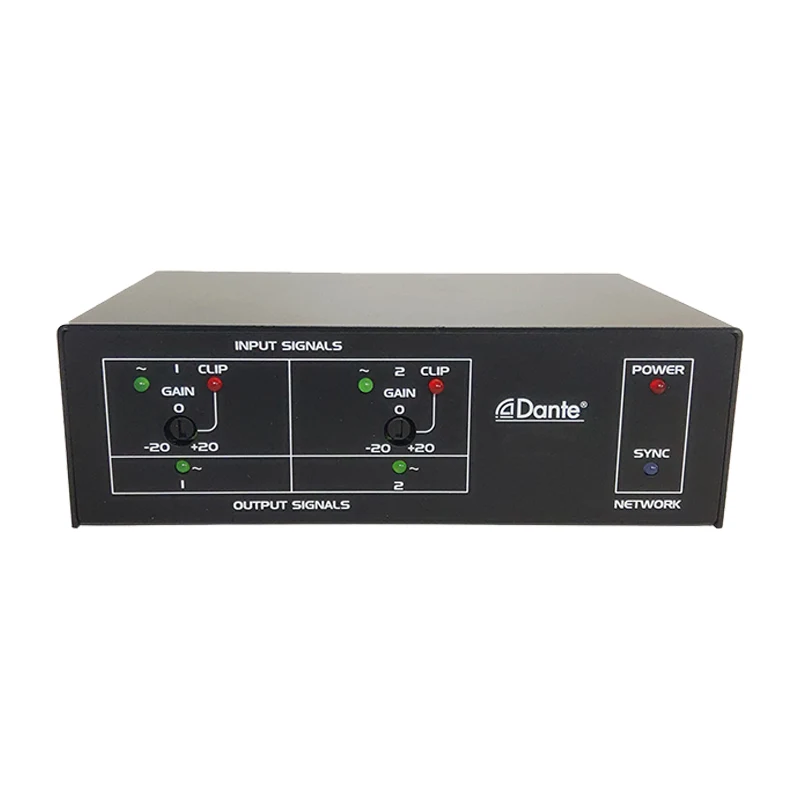

* แต่ละสัญญาณอินพุตเสียง/Clip LED บนแผงด้านหน้า
* สัญญาณเอาท์พุทเสียงแต่ละตัวบนแผงด้านหน้า
* ระดับบรรทัดเอาต์พุตเสียงที่สมดุลสองระดับจากเครือข่าย Dante
* ความละเอียดสูง 24 บิตแปลงแบบอะนาล็อกเป็นดิจิตอลและดิจิตอลเป็นอะนาล็อก
* ไฟ LED ระบุสถานะสำหรับการซิงค์พลังงานและเครือข่าย
* ขับเคลื่อนด้วยแหล่งจ่ายไฟภายนอก 24VDC
* การทำงานปกติด้วย POE เปิดใช้งานสวิตช์เครือข่าย
|
Dante Network ไปยังเอาต์พุตระดับบรรทัด |
|
|
เอาต์พุต |
5p Detachable Terminal Block, สมดุล/ไม่สมดุล |
|
ระดับเอาต์พุต |
-10 DBU เล็กน้อย |
|
ระดับเอาต์พุต |
+10 dBu สูงสุด |
|
แรงดันเอาต์พุต: |
+20DBU (@ 0dB เอาท์พุทกำไร) |
|
ความต้านทานเอาท์พุท |
150 _ สมดุล; 75 _ ไม่สมดุล |
|
การตอบสนองความถี่ |
20 Hz ถึง 20 kHz (± 0.5 dB) |
|
thd+n |
<0.1% |
|
เสียงรบกวน |
<-75dB |
|
ไม้เลื้อย |
<85 dB (20 Hz ถึง 20 kHz) |
|
อินพุต MIC/LINE ไปยังเครือข่าย Dante |
|
|
อินพุตไมโครโฟน |
|
|
อินพุต |
7 PIN Euro Terminal, สมดุล |
|
ได้รับ |
ไมโครโฟนคอนเดนเซอร์: 40 dB |
|
ไมโครโฟนแบบไดนามิก |
60 dB |
|
ระดับอินพุตสำหรับ +4 dBu |
-36 DBU (คอนเดนเซอร์) |
|
|
-56 DBU (ไดนามิก) |
|
|
-36 DBU (สูงสุด) |
|
ความต้านทานอินพุต |
40 __ |
|
พลังผี |
48 V |
|
การตอบสนองความถี่ |
20 Hz ถึง 20 kHz (± 0.5 dB) |
|
thd+n |
<0.1% |
|
เสียงรบกวนด้านล่าง +4 DBU |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz ถึง 120 Hz) |
|
ครอสสต์ |
<70 dB (20 Hz ถึง 20 kHz) |
|
อินพุตบรรทัด |
|
|
อินพุต |
7 PIN Euro Terminal, สมดุล |
|
ระดับอินพุตสำหรับ +4 dBu |
+4 DBU (สมดุล); -10 dbv (ไม่สมดุล) |
|
ความต้านทานอินพุต |
> 40 _ |
|
การตอบสนองความถี่ |
20 Hz ถึง 20 kHz (± 0.5 dB) |
|
thd+n |
<0.1% |
|
เสียงรบกวนด้านล่าง +4 DBU |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz ถึง 120 Hz) |
|
ครอสสต์ |
<75 dB (1 kHz, บรรทัดใด ๆ ไปยังช่อง MIC ใด ๆ ), |
|
|
<70 dB (20 Hz ถึง 20 kHz) |
|
หัวเหนือ +4 dBu |
> 18 dB |
|
ช่องดันเต้ |
|
|
เครื่องส่งสัญญาณ/ตัวรับสัญญาณ |
2/2 |
|
อัตราการส่ง |
100 Mbps |
|
ปณิธาน |
16/24/32 บิต |
|
อัตราการสุ่มตัวอย่าง |
44.1 kHz, 48 kHz |
|
อินเทอร์เฟซ Dante |
RJ45 Jack |
|
การเชื่อมต่อพลังงาน |
เทอร์มินัลยูโร 2 พินแจ็คพลังงาน |
|
ความต้องการพลังงาน |
24 vdc @ 180 ma plus phantom loads ที่เชื่อมต่อหรือ poe |
|
ขนาด |
143 มม. (W) × 45 มม. (h) × 93 มม. (D) |
|
น้ำหนัก |
0.7kgs |

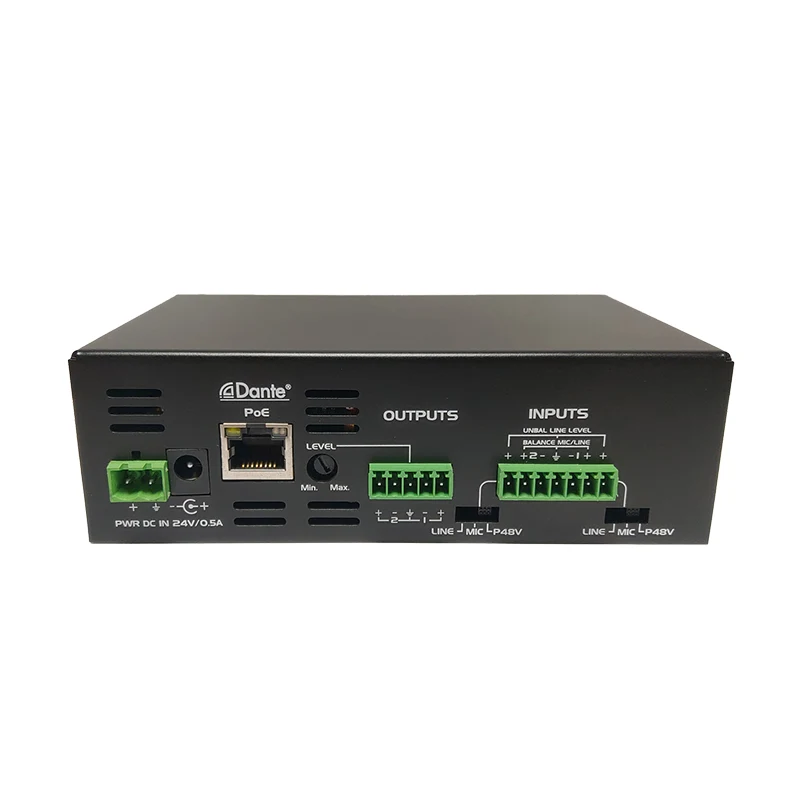

1. ระดับเสียงบรรทัด: การควบคุมรับสำหรับระดับเอาต์พุต
2. อินพุตเทอร์มินัลยูโร: รับสัญญาณเสียงไปยังเครือข่าย Dante
3. พอร์ต RJ-45: การใช้สายเคเบิล CAT5 เพื่อเชื่อมต่อกับเครือข่าย Dante
หมายเหตุ: สวิตช์อีเธอร์เน็ตต้องมีแหล่งจ่ายไฟ POE
4. SYNC LED: ระบุสถานะของเครือข่าย Dante
อินเทอร์เฟซ 2CH Dante 2 MIC/LINE อินพุต X 2 เอาต์พุตสามารถใช้ในระบบการประชุม AV Corporate
ข้อดี: มันสามารถรวมเข้ากับเครือข่าย Dante AV ที่มีอยู่และกำจัดการเดินสายแบบอะนาล็อกสำหรับสัญญาณทางไกล
