Dante Interface Mic

DWP22X เป็นแผงอินเทอร์เฟซ Dante ที่มีประสิทธิภาพสูงซึ่งแปลงช่องสัญญาณ Dante สองช่องให้เป็นเอาต์พุตเสียงแบบอะนาล็อกและอินพุตเสียงอะนาล็อกสองรายการไปยังเครือข่าย Dante โมเดล DWP22X-UA ได้รับการออกแบบมาสำหรับกล่องสองแก๊งคู่สไตล์สหรัฐอเมริกาในขณะที่ DWP22X-EU ได้รับการปรับแต่งสำหรับกล่องติดตั้งในยุโรป

ในการตั้งค่าเพียงเชื่อมต่อพอร์ต RJ45 กับสวิตช์อีเธอร์เน็ตโดยใช้สายเคเบิล CAT5 จากนั้นใช้คอนโทรลเลอร์ Dante เพื่อกำหนดเส้นทางสัญญาณความล่าช้าต่ำไปและจากอุปกรณ์อื่น ๆ ในเครือข่าย Dante เดียวกัน สิ่งนี้ทำให้มั่นใจได้ว่าการส่งสัญญาณเสียงที่มีประสิทธิภาพและเชื่อถือได้ทั่วทั้งเครือข่ายของคุณ

Dante Interface Panel MIC/Line 2 อินพุต x 2 เอาต์พุตคุณสมบัติหลัก:

•จัดเตรียมอินเทอร์เฟซ dante สำหรับอินพุต / เอาต์พุตสองตัว

•ช่องสัญญาณ XLR หรือช่องสัญญาณเสียงมาตรฐานสองช่องจะแปลงเป็นเครือข่าย Dante

•เลือกไมค์/บรรทัดในแต่ละอินพุต

•การปรับไมโครโฟนที่ปรับได้จาก -20 dB ถึง +20dB สำหรับแต่ละช่องสัญญาณอินพุต

•พลังงาน phantom 48V ที่สลับได้ในแต่ละอินพุตสำหรับไมโครโฟนคอนเดนเซอร์

•สัญญาณอินพุตเสียง/LED/คลิปแต่ละตัวบนแผงด้านหน้า

•สองระดับเอาท์พุตเสียง XLR สมดุลจากเครือข่าย Dante

•ช่องสัญญาณเอาต์พุตสองช่องบนแผงด้านหลัง (สอดคล้องกับเอาต์พุต XLR สองตัว)

•ความละเอียดสูง 24 บิตแปลงแบบอะนาล็อกเป็นดิจิตอลและดิจิตอลเป็นอะนาล็อก

•ไฟ LED ระบุสถานะสำหรับพลังงานและเครือข่ายซิงค์บนแผงด้านหน้า

•ขับเคลื่อนโดยแหล่งจ่ายไฟหรือ POE ภายนอก 24VDC ภายนอก

•การทำงานปกติพร้อมสวิตช์เครือข่ายเปิดใช้งาน POE

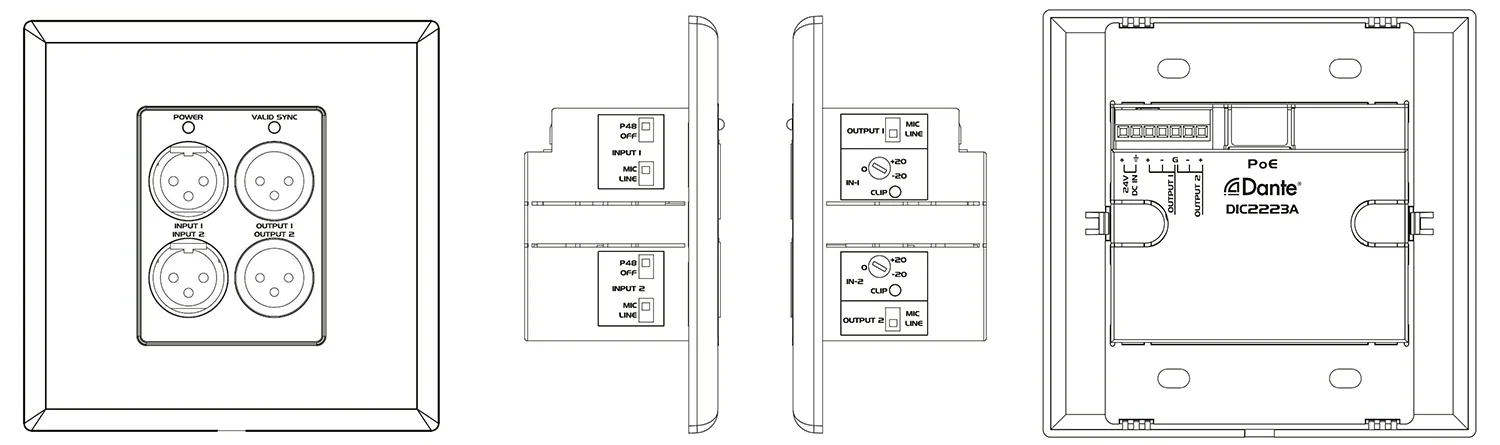

FHBAVTEC Dante Interface MIC/LINE 2 อินพุต x 2 เอ็กซ์พจน์เอาต์พุต

FHBAVTEC Dante Interface Panel MIC/LINE 2 อินพุต X 2 Outputs Outputs

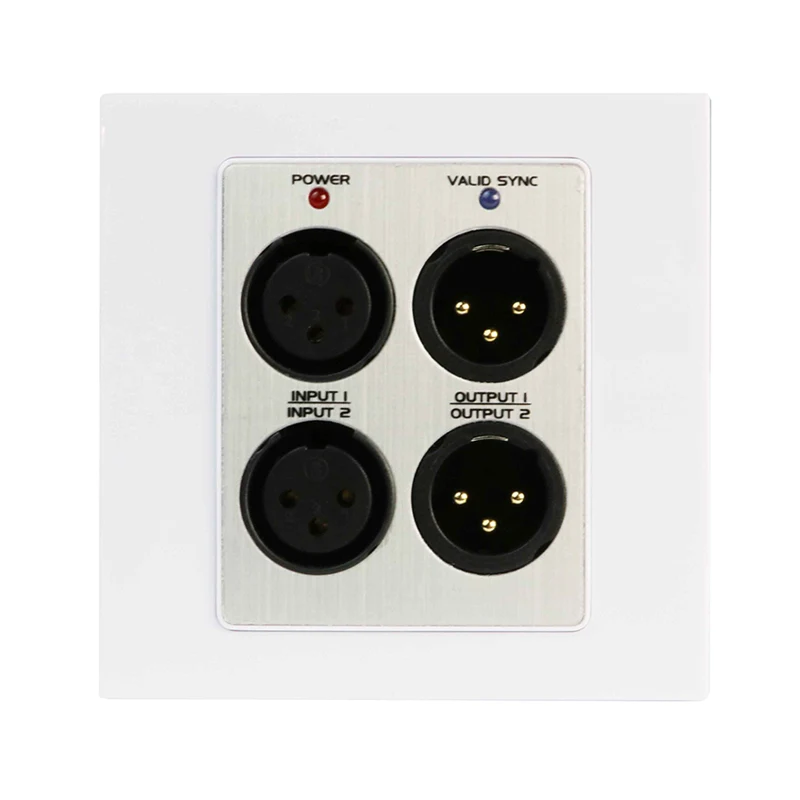

1. อินพุต XLR สองตัวยอมรับสัญญาณเสียง MIC หรือ LINE

2. เอาต์พุต XLR สองตัวเลือกสำหรับสัญญาณเสียง MIC หรือบรรทัด

3. ตัวบ่งชี้ไฟ LED

4. Sync LED ระบุสถานะของเครือข่าย Dante

5. ตัวเลือกอินพุต

บรรทัด: ยอมรับแหล่งสายที่สมดุลหรือไม่สมดุล

MIC: ยอมรับสัญญาณของไมโครโฟนแบบไดนามิกหรือคอนเดนเซอร์

48V: ให้พลังงาน Phantom 48V เมื่อเชื่อมต่อไมโครโฟน Ondenser

6. ตัวเลือกเอาต์พุต: T เอาต์พุตไปยังบรรทัดหรือไมค์ที่มีช่วงอัตราขยายที่แตกต่างกัน

7. การควบคุมอัตราขยายอินพุต: ปรับระดับอัตราขยายของสัญญาณอินพุตบนช่องอินพุต ACH

8. LED สัญญาณคลิปในแต่ละช่องสัญญาณอินพุต

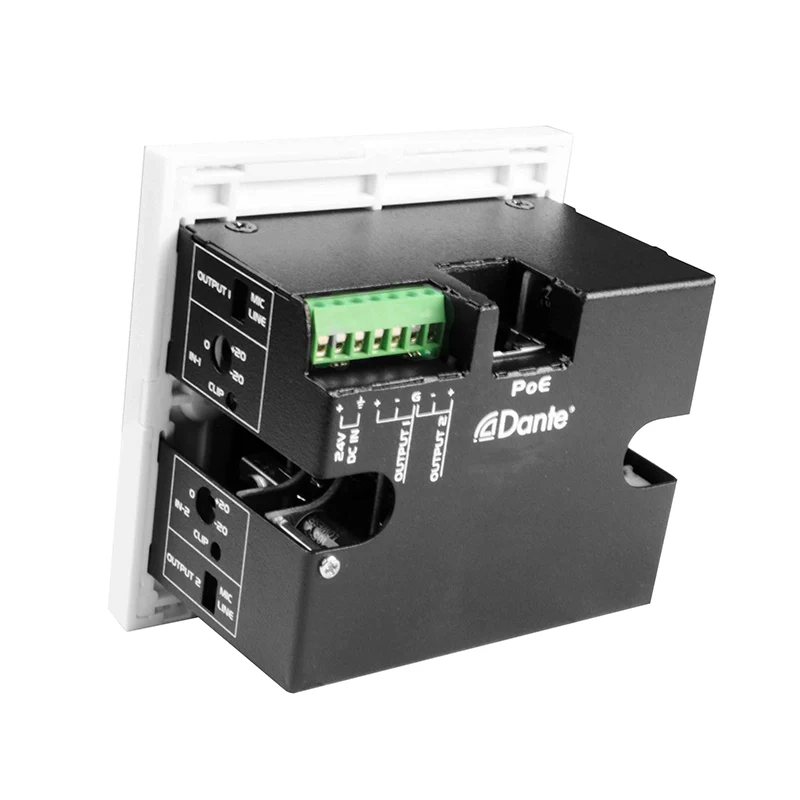

9. เอาต์พุตเทอร์มินัลยูโร:

แปลงสองช่อง Dante เป็นเอาต์พุตบรรทัดอะนาล็อก เอาต์พุตทั้งสองนี้ขนานกับเอาต์พุต n แผงด้านหน้า

10.RJ45 พอร์ต: การใช้ CAT5 สามารถเชื่อมต่อกับเครือข่าย Dante

หมายเหตุ: เมื่อใช้สวิตช์เครือข่ายที่เปิดใช้งาน POE DWP22X สามารถขับเคลื่อนและดำเนินการจาก POE

11. พลังงาน: เชื่อมต่อ DC 24V กับบล็อกเทอร์มินัล 2P หรือแจ็คอินพุต DC หมายเหตุ: หาก DC 24V และ POE มีอยู่ที่ DWP22X หน่วยจะทำงานจาก DC 24V และเมื่อลบ DC 24V พลังงานจะเปลี่ยนไปใช้ POE Power โดยอัตโนมัติ

FHBAVTEC Dante Interface MIC/LINE 2 อินพุต X 2 เอาต์พุตแอปพลิเคชัน

อินเทอร์เฟซอินเทอร์เฟซอินเทอร์เฟซ 2CH Dante 2 MIC/LINE X 2 เหมาะสำหรับแอพพลิเคชั่นเสียงระดับมืออาชีพเช่นห้องประชุมการตั้งค่าเสียงสดสตูดิโอออกอากาศและระบบ AV ที่ติดตั้งซึ่งต้องมีการแปลงแบบ dante-to-Analog และแบบอะนาล็อก การออกแบบที่ติดผนังช่วยให้การรวมที่สะอาดและมีประสิทธิภาพเข้ากับสภาพแวดล้อมที่หลากหลายในขณะที่ยังคงประสิทธิภาพเสียงที่มีคุณภาพสูง
