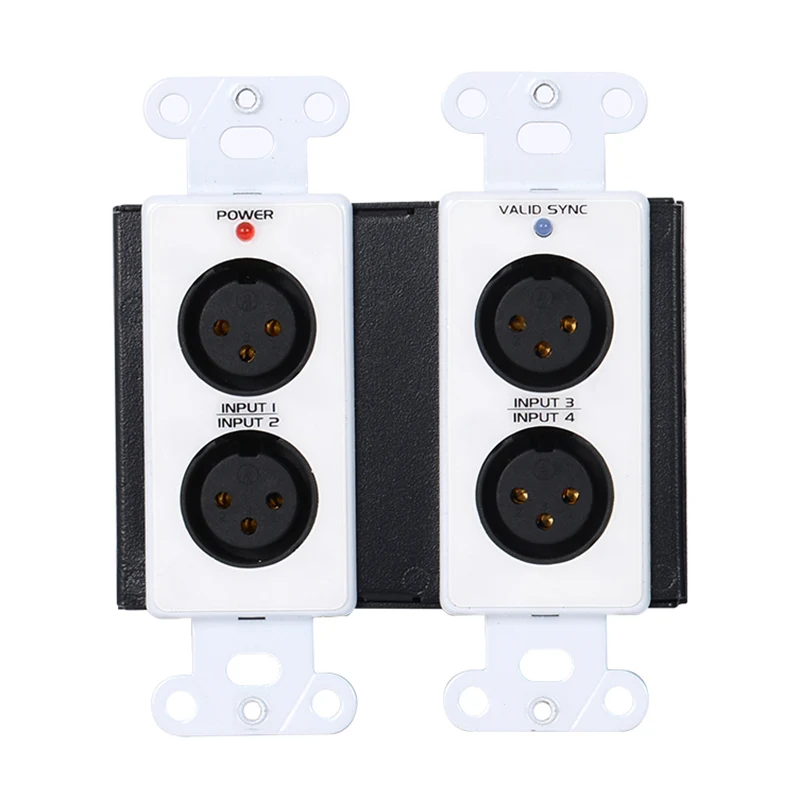

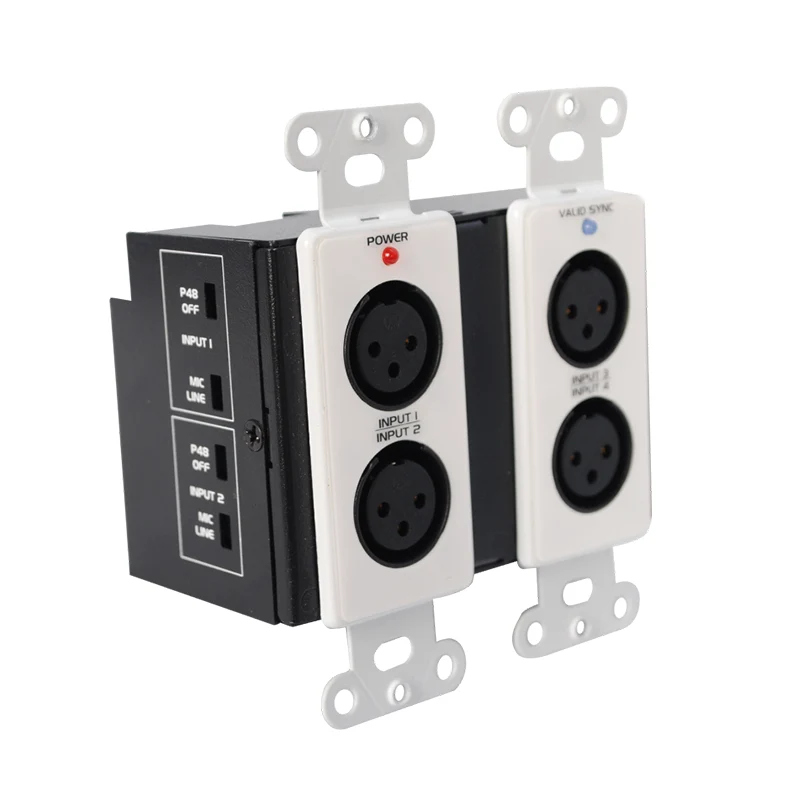

Dante Interface 4 X MIC เป็นกล่องอินเทอร์เฟซ Dante ที่มีประสิทธิภาพสูงซึ่งแปลงสองช่องสัญญาณ Dante เป็นเอาต์พุตเสียงอะนาล็อกและอินพุตเสียงอะนาล็อกสี่ตัวไปยังเครือข่าย Dante ออกแบบมาเพื่อให้พอดีกับกล่องกลับสองแก๊งแบบสหรัฐอเมริกามันให้การติดตั้งและการรวมเข้าด้วยกันได้ง่าย
อินเทอร์เฟซ Dante นี้ยังเชื่อมต่อพอร์ต RJ45 กับสวิตช์อีเธอร์เน็ตโดยใช้สายเคเบิล CAT5 มาตรฐานจากนั้นใช้“ Dante Controller” เพื่อกำหนดเส้นทางสัญญาณความล่าช้าต่ำไปและจากอุปกรณ์อื่น ๆ ในเครือข่าย Dante เดียวกัน สิ่งนี้ทำให้มั่นใจได้ว่าการส่งสัญญาณเสียงที่มีประสิทธิภาพและเชื่อถือได้ในการตั้งค่าของคุณ
นอกจากนี้เรายังสามารถให้บริการโซลูชันเสียง Dante Serials เช่น Dante DSP, Dante Interface, Dante Microphone, ลำโพง Dante
1. สนับสนุนอินพุต XLR MIC/LINE สี่ตัวบนแผงด้านหน้า
2. สัญญาณไมโครโฟนหรือสัญญาณเสียงสายไปยังเครือข่าย Dante
3.MIC หรือ LINE สามารถเลือกได้สำหรับแต่ละอินพุต XLR
4. พลังงาน phantom 48V ที่สามารถใช้ได้สำหรับอินพุต MIC XLR แต่ละตัว
5. การปรับไมโครโฟนที่ปรับได้จาก -20 dB ถึง +20dB สำหรับแต่ละอินพุต XLR
6. เอาต์พุตสัญญาณเสียงสองรายการจาก Dante Network บนแผงด้านหลัง
7. เอาต์พุตสัญญาณที่มีความสมดุลหรือไม่สมดุล
8. ความละเอียดสูง 24 บิตสำหรับ DAC และ ADC
9.LEDS ระบุสถานะสำหรับพลังงานและเครือข่ายซิงค์บนแผงด้านหน้า
10. Power Over Ethernet (POE) หรือแหล่งจ่ายไฟ 24VDC
11. จัดเตรียม preamplifier คุณภาพสูงสำหรับไมโครโฟน
12. คุณภาพเสียงที่มีสัญญาณรบกวนต่ำ
|
อินพุต MIC/LINE ไปยังเครือข่าย Dante |
|
|
ป้อนข้อมูล: |
XLR (หญิง) x 4 |
|
รับช่วง |
-20 ~ +20 |
|
ความต้านทานอินพุต |
> 2.5 k_ (ไมค์); > 5 k_ (บรรทัด) |
|
พลังผี |
48 VDC สลับได้ |
|
การตอบสนองความถี่ |
20 Hz ถึง 20 kHz (± 0.5 dB) |
|
thd+n |
<0.1% |
|
เสียงรบกวนด้านล่าง +4 DBU |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz ถึง 120 Hz) |
|
Dante Network เพื่อส่งออกบรรทัด |
|
|
เอาต์พุต |
2, บล็อกขั้วที่สมดุล/ไม่สมดุล, ถอดออกได้ |
|
ระดับเอาต์พุต |
+4 DBU (เล็กน้อย) สมดุล; -10 dbv (เล็กน้อย) ไม่สมดุล เลือกได้ |
|
แรงดันเอาต์พุต |
+20DBU (@ 0dB เอาท์พุทกำไร) |
|
ความต้านทานเอาท์พุท |
150_balanced; 75_unbalanced |
|
การตอบสนองความถี่ |
20 Hz ถึง 20 kHz (± 0.5 dB) |
|
thd+n |
<0.1% |
|
เสียงรบกวน |
<-80dB |
|
ครอสสต์ |
<85 dB (20 Hz ถึง 20 kHz |
|
ช่องดันเต้ |
|
|
เครื่องส่งสัญญาณ/ตัวรับสัญญาณ |
2/2 |
|
อัตราการส่ง |
100 Mbps |
|
ปณิธาน |
16/24/32 บิต |
|
อัตราการสุ่มตัวอย่าง |
44.1 kHz, 48 kHz |
|
อินเทอร์เฟซ Dante |
RJ45 Jack |
|
การเชื่อมต่อพลังงาน |
2 พินเทอร์มินัลยูโร |
|
ความต้องการพลังงาน |
24 vdc @ 180 ma plus phantom loads ที่เชื่อมต่อหรือ poe |
|
มิติ |
116 มม. (W) × 114.5 มม. (h) × 53.1 มม. (D) |
|
น้ำหนัก: 0.36 kgs-DWP22L-US |
370 กรัม |

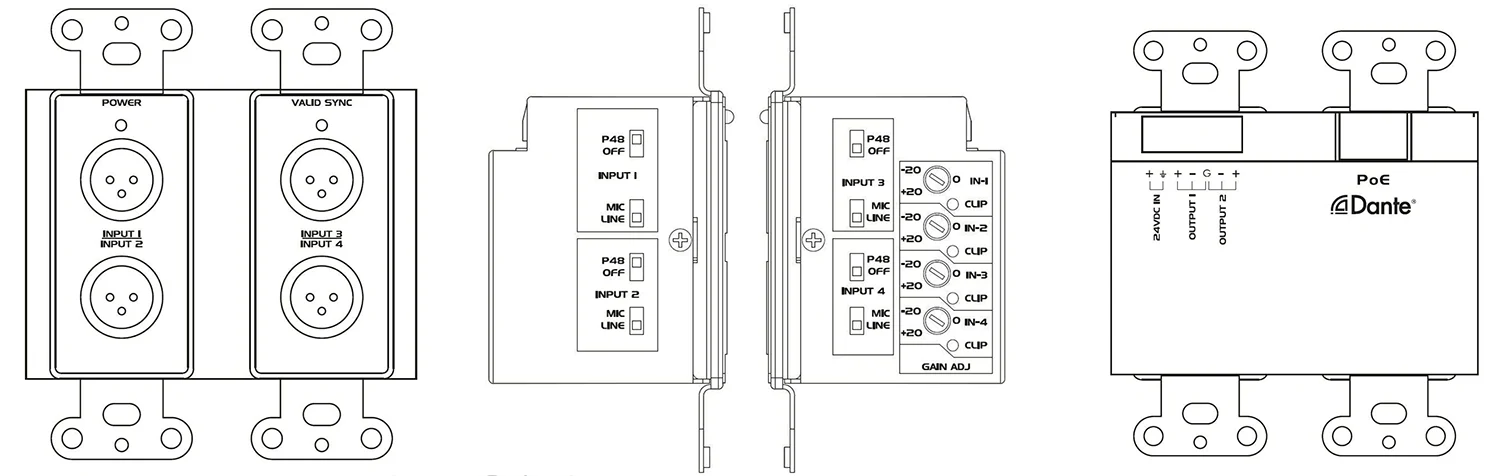

1. อินพุต XLR ยอมรับสัญญาณเสียง MIC หรือ LINE
2. ตัวบ่งชี้ไฟ LED
3. Sync LED ระบุสถานะของเครือข่าย Dante
4. ตัวเลือกอินพุต XLR
บรรทัด: ยอมรับแหล่งสายที่สมดุลหรือไม่สมดุล
MIC: ยอมรับสัญญาณของไมโครโฟนแบบไดนามิกหรือคอนเดนเซอร์
P48V: ให้พลังงาน Phantom 48V เมื่อเชื่อมต่อไมโครโฟนคอนเดนเซอร์
5. การควบคุมอัตราขยายอินพุต: ปรับระดับอัตราขยายของสัญญาณอินพุตในแต่ละช่องสัญญาณอินพุต
6. สัญญาณคลิปคลิปสัญญาณในแต่ละช่องสัญญาณอินพุต
7. เอาต์พุตเทอร์มินัลยูโร: แปลงสองช่องสัญญาณดันเต้เป็นเอาต์พุตบรรทัดอะนาล็อก
8. พอร์ต RJ45: การใช้สายเคเบิล CAT5 เพื่อเชื่อมต่อกับเครือข่าย Dante
หมายเหตุ: เมื่อใช้สวิตช์เครือข่ายที่เปิดใช้งาน POE DWP42L สามารถขับเคลื่อนและดำเนินการจาก POE
9. พลังงาน: เชื่อมต่อ DC 24V กับบล็อกเทอร์มินัล 2P หรือแจ็คอินพุต DC
หมายเหตุ: หาก DC 24V และ POE มีอยู่ที่ DWP42L หน่วยจะทำงานจาก DC 24V และเมื่อลบ DC 24V พลังงานจะเปลี่ยนไปใช้ POE Power โดยอัตโนมัติ
อินเทอร์เฟซ Dante (อินพุต 4 X MIC/LINE, เอาต์พุต 2 X LINE) เป็นโซลูชันเครือข่ายเสียงอเนกประสงค์ที่ออกแบบมาสำหรับการรวมเข้าด้วยกันอย่างราบรื่นในการตั้งค่าเสียงระดับมืออาชีพ ช่วยให้การแปลงแบบสองทิศทางระหว่างอะนาล็อกและเสียงดิจิตอล Dante โปรดอ้างถึงด้านล่าง
1. การผลิตเสียงสดและกิจกรรม
เชื่อมต่อไมโครโฟนเครื่องมือหรือแหล่งที่มาระดับบรรทัด (เช่นมิกเซอร์, อุปกรณ์เล่น) กับเครือข่าย Dante สำหรับการกระจายความล่าช้าต่ำในหลายขั้นตอนหรือโซน
ส่งเสียงที่ประมวลผลจากเครื่องผสมที่เปิดใช้งาน Dante ไปยังแอมพลิฟายเออร์อะนาล็อกจอภาพหรืออุปกรณ์บันทึก
2. การประชุมและระบบ
รวมไมโครโฟนอะนาล็อก (เช่นโพเดียมไมโครโฟนไมโครโฟนแผง) เข้ากับระบบการประชุมที่ใช้ Dante สำหรับการกำหนดเส้นทางและการประมวลผลที่ยืดหยุ่น
เอาท์พุท Dante Audio ฟีดไปยังลำโพงแบบอะนาล็อกหรือแอมพลิฟายเออร์ดั้งเดิมในห้องประชุมหอประชุมหรือห้องบรรยาย
3. สตูดิโอออกอากาศและบันทึกเสียง
ทำดิจิทัลแหล่งที่มาแบบอะนาล็อก (MICS, เครื่องมือ, อุปกรณ์นอกเรือ) และส่งผ่าน Dante เพื่อบันทึกการสตรีมหรือออกอากาศ
ส่งฟีด Dante (เช่นเอาต์พุต DAW, สัญญาณอินเตอร์คอม) ไปยังจอภาพอะนาล็อกหูฟังหรืออุปกรณ์ประมวลผล
4. สถานที่แห่งการนมัสการและการแสดง
จับไมโครโฟนนักร้องประสานเสียงเครื่องมือหรือคำพูดและแจกจ่ายผ่าน Dante ไปยังเครื่องผสม FOH, ระบบบันทึกหรือสตรีมสด
เส้นทางการเล่น Dante Playback หรือประกาศไปยังลำโพงโซนอะนาล็อกหรือสายการหน่วงเวลา
5. การติดตั้ง Sound & Hospitality
เชื่อมต่อระบบเพลงพื้นหลัง (BGM) ไมโครโฟนเพจหรือแหล่งอะนาล็อกกับเครือข่าย Dante สำหรับการควบคุมส่วนกลาง
เอาต์พุตเครือข่ายเสียง (เช่นโปรแกรมฟีดโปรแกรมการแจ้งเตือนฉุกเฉิน) ไปยังแอมพลิฟายเออร์อะนาล็อกในโรงแรมร้านอาหารหรือพื้นที่ค้าปลีก
การรวม Dante Plug-and-play-ไม่จำเป็นต้องใช้ไดรเวอร์เพิ่มเติม
เวลาแฝงต่ำสุด-เหมาะสำหรับการใช้งานแบบเรียลไทม์
การกำหนดเส้นทางที่ปรับขนาดได้และยืดหยุ่น - จัดการเสียงผ่านตัวควบคุม Dante
ขนาดกะทัดรัดและติดตั้ง-ติดตั้ง-เหมาะกับกล่องสองแก๊งสองกล่อง
