ตัวแปลง Dante XLR แบบอะนาล็อก 2 ช่องขนาดกะทัดรัดนี้ใช้แพลตฟอร์ม Dante® Ultimo 2x2 ซึ่งเชื่อมโยงอุปกรณ์เสียงอะนาล็อกแบบดั้งเดิมเข้ากับเครือข่ายดิจิทัล Dante® ได้อย่างราบรื่น ออกแบบมาเป็นเพลตติดผนัง 2-GANG US มาตรฐาน ให้การผสานรวมที่ยืดหยุ่นสำหรับทั้งระบบเสียงรุ่นเก่าและสมัยใหม่
อินพุตแบบอะนาล็อก: ความไวที่ปรับได้พร้อมการควบคุมความแม่นยำ 5 ระดับเพื่อการจับคู่สัญญาณที่เหมาะสมที่สุด
เอาต์พุตแบบอะนาล็อก: อัตราขยายเอาต์พุตที่กำหนดค่าได้พร้อมการปรับระดับ 5 ระดับเพื่อการกระจายที่สมดุล
ตัวเลือกพลังงานคู่: รองรับไฟท้องถิ่น 12V DC หรือ PoE (จ่ายไฟผ่านอีเทอร์เน็ต) เพื่อการติดตั้งที่คล่องตัว
ความเข้ากันได้ของ Plug-and-Play Dante®: ได้รับการรับรองสำหรับเครือข่ายเสียงที่เชื่อถือได้และมีความหน่วงต่ำ
เสียงสด
การแพร่ภาพกระจายเสียง
การบันทึกในสตูดิโอพร้อมการผสานรวม Dante ได้อย่างราบรื่น
ห้องประชุม
2x อินพุต + 2x เอาท์พุต (Dante® เข้าและ Dante® ออก)
เสียงอะนาล็อก XLR ที่สมดุล/ไม่สมดุล
MIC Phantom 48V เปิด/ปิดผ่านปุ่มฮาร์ด
ความไวอินพุตและการควบคุมอัตราขยายเอาต์พุตเพื่อปรับระดับ MIC / XLR ที่แตกต่างกัน
อัตราการสุ่มตัวอย่างเสียง Dante® รองรับ 44.1/48/88.2/96KHz@24bit
`เวลาแฝงของอุปกรณ์ Dante® ที่กำหนดค่าได้ (รองรับ 1, 2 หรือ 5 มิลลิวินาทีที่กำหนดค่าได้โดยใช้ตัวควบคุม Dante®)
รองรับการขนส่งเสียง AES67 RTP
ตัวเลือก PoE และพลังงานท้องถิ่น
`การออกแบบแผ่นปิดหน้ามาตรฐาน 2-GANG EU/UK
1x 2x อินพุต & 2x เอาต์พุตอะนาล็อก XLR เป็นตัวแปลง Dante®
2x ขั้วต่อฟีนิกซ์ 2pin-3.5 มม. 1 ตัว (ตัวผู้)
3 × คู่มือการใช้งาน 1 ×
|
เลขที่ |
ชื่อ |
คำอธิบายฟังก์ชัน |
|
1 |
ใน 1/2 ปุ่ม 48V และไฟ LED แบ็คไลท์ |
กดปุ่มเพื่อเปิดพลัง Phantom 48V ของช่องอินพุตเสียง MIC 1/2 จากนั้นไฟ LED แบ็คไลท์ที่สอดคล้องกันจะสว่าง |
|
2 |
ไฟ LED แสดงประจำตัว (สีเขียว) |
ส่องสว่างเพื่อช่วยในการระบุอุปกรณ์ผ่าน Dante Controller |
|
3 |
พลังงาน (สีเขียว) |
▪ เปิดไฟ: อุปกรณ์ เปิด โดย PoE หรือ ภายในเครื่อง แหล่งจ่ายไฟ 12VDC ▪ ปิดไฟ: อุปกรณ์ปิดอยู่ |
|
4 |
พอร์ตอินพุตเสียง |
พอร์ตอินพุตเสียงอะนาล็อก XLR แบบบาลานซ์/ไม่บาลานซ์ 1/2 ซึ่งเชื่อมต่อกับอุปกรณ์แหล่งกำเนิดเสียงอะนาล็อก MIC/LINE |
|
5 |
พอร์ตเอาต์พุตเสียง |
พอร์ตเอาต์พุตเสียงอะนาล็อก XLR แบบบาลานซ์/ไม่บาลานซ์ 1/2 ซึ่งเชื่อมต่อกับอุปกรณ์ต้นทางเสียงแบบอะนาล็อก |
|
6 |
ปุ่มหมุน Audio IN 1/2 |
ปุ่มปรับความไว 5 ระดับสำหรับช่องอินพุตเสียงอะนาล็อก 1/2 ลูกศรลูกบิดระบุ: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv |
|
7 |
ปุ่ม AudioOUT 1/2 |
ปุ่มปรับเกน 5 ระดับสำหรับช่องเอาต์พุตเสียงอะนาล็อก 1/2 ลูกศร ปุ่ม บ่งชี้ว่า: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|
เลขที่ |
ชื่อ |
คำอธิบายฟังก์ชัน |
|
1 |
ดันเต้ (PoE) ท่าเรือ |
พอร์ตอินพุต/เอาต์พุตเสียงดิจิทัล Dante® 100M เชื่อมต่อกับสวิตช์เครือข่ายผ่านสาย RJ45 ซึ่งรองรับแหล่งจ่ายไฟ PD ไฟ LED LINK สีเขียวจะสว่างอยู่เสมอหลังจากการเชื่อมต่อปกติ ไฟ LED DATA สีเหลืองจะกะพริบเมื่อมีการส่งข้อมูล |
|
2 |
พอร์ต DC IN |
พอร์ตอินพุตไฟ 12VDC/500mA อุปกรณ์ สามารถ วิธี 2 วิธีดังนี้: ▪ แหล่งจ่ายไฟภายใน 12VDC/500mA ▪ PoE จากสวิตช์เครือข่าย อุปกรณ์ทำหน้าที่เป็น PD โหมด. |
|
การเชื่อมต่อ |
|||||
|
|

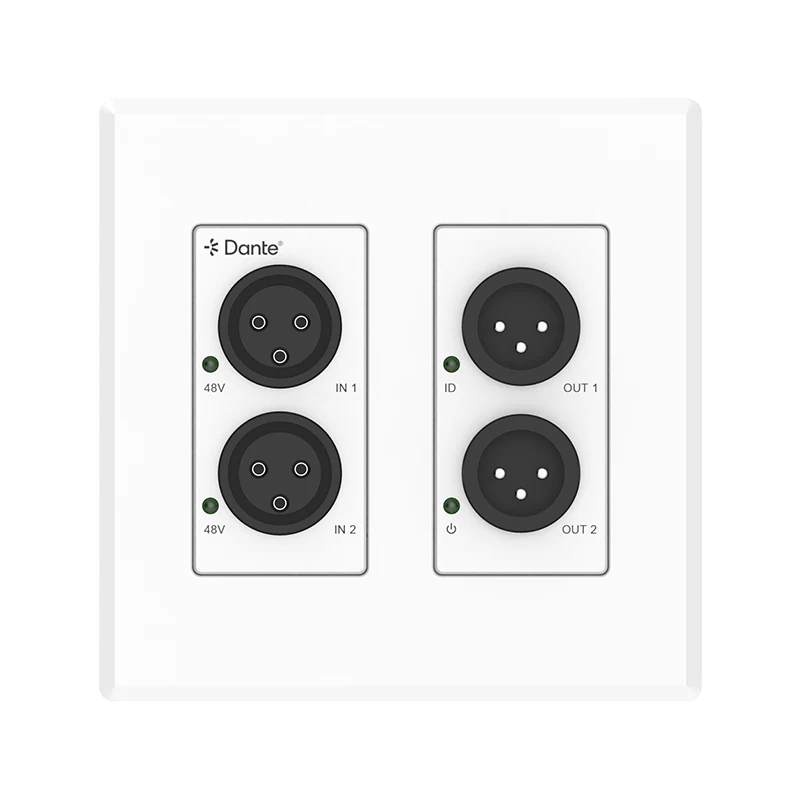

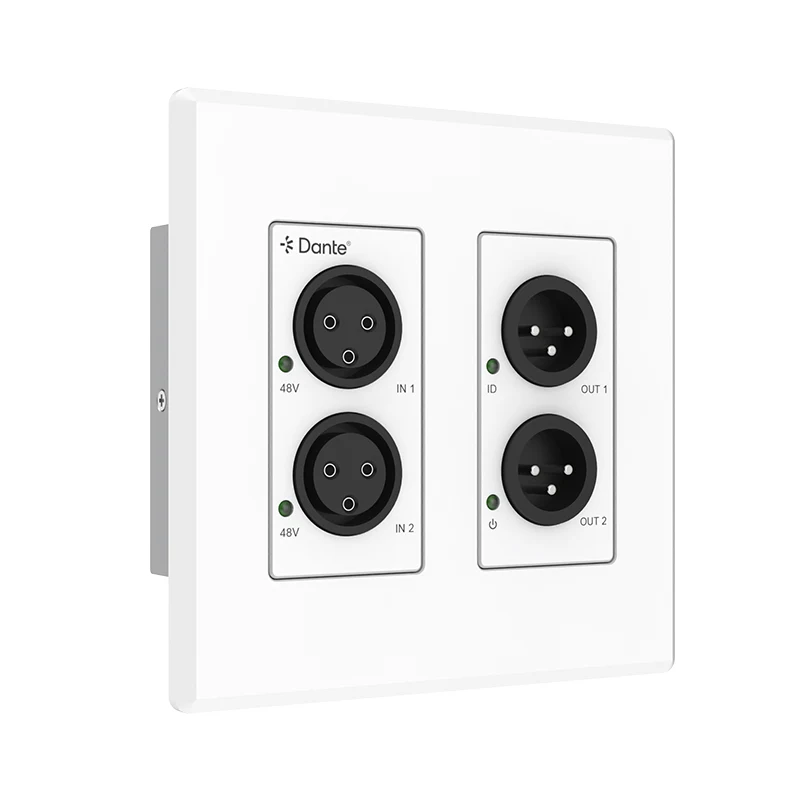

แผงด้านหน้า |
1x ไฟ LED แสดงการทำงาน [สีเขียว] 1x ไฟ LED ID [สีเขียว] 2x ปุ่ม MIC Phantom Power 48V พร้อม backlit LED [สีเขียว] 2x เสียงเข้า [XLR 3 พิน ตัวเมีย] [เสียง LINE, การเชื่อมต่อแบบบาลานซ์/ไม่บาลานซ์, ระดับอินพุตสูงสุด 24dBu] [เสียง MIC, การเชื่อมต่อแบบบาลานซ์/ไม่บาลานซ์, ระดับอินพุตสูงสุด 50mVRMS, พลัง Phantom 48V] 2x เสียงออก [XLR 3 พิน, ตัวผู้, เสียงอะนาล็อก, การเชื่อมต่อแบบบาลานซ์/ไม่บาลานซ์, ระดับเอาต์พุตสูงสุด 18dBu] |
|||
|
|

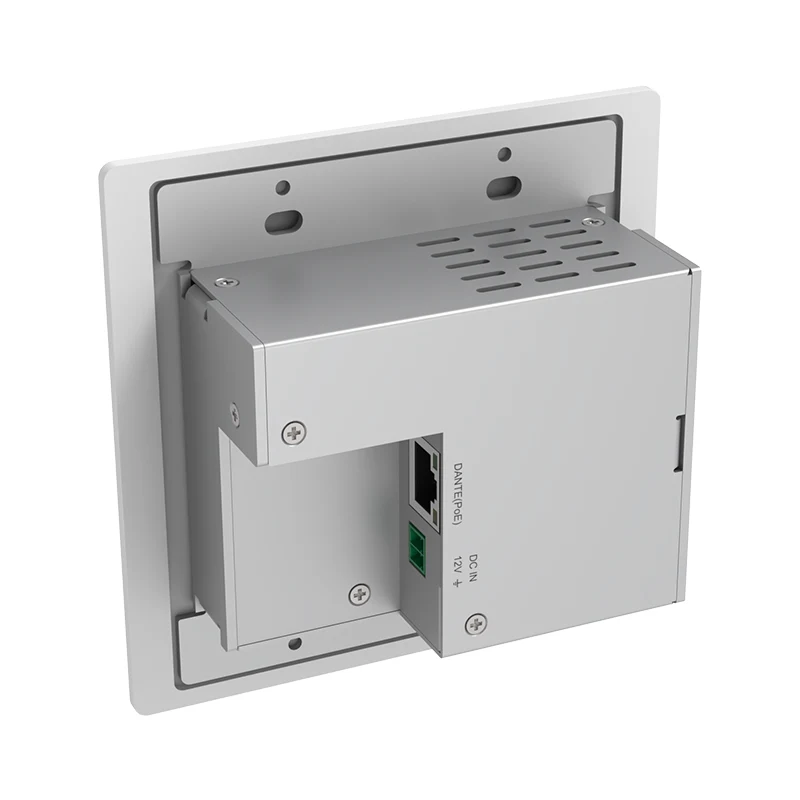

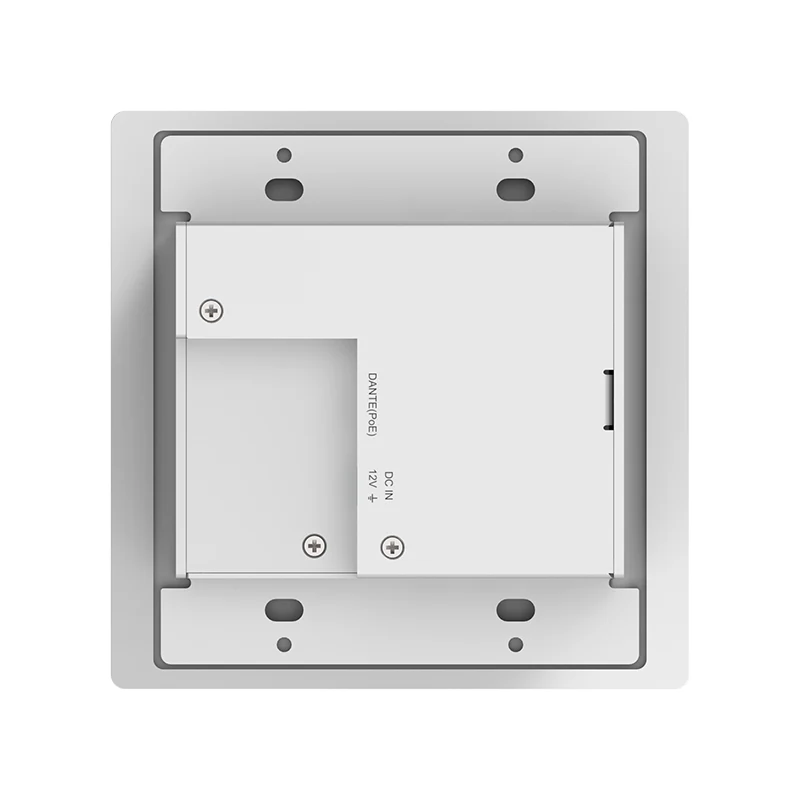

แผงด้านหลัง |
1x DANTE [ขั้วต่อ RJ45 , PoE] [เสียงเข้า/ออกดิจิทัล, PCM 2CH 44.1K-96KHz 16/24Bit] 1x DC/12V [ขั้วต่อฟีนิกซ์ 2pin-3.5 มม.] [12VDC/ 500mA] |
|||
|
|
เครื่องกล |
||||
|
|
ที่อยู่อาศัย |
แผงอะลูมิเนียม + โครงเหล็ก |
|||
|
|
สี |
แผงสีขาว + แชสซีสีเงิน |
|||
|
|
ขนาด |
แผ่นติดผนัง: 136 มม. [W] x 75 มม. [H] x 40.7 มม. [D] แผ่นปิดหน้า: 146 มม. [W] x 85 มม. [H] x 5 มม. [D] |
|||
|
|
น้ำหนัก |
ไม่มีแผ่นปิดหน้า: 275ก พร้อมแผ่นปิดหน้า: 347ก |
|||
|
|
พาวเวอร์ซัพพลาย |
1.PoE/PD (คลาส 1 IEEE 802.3af) 2. DC 12V (สำหรับกรณีที่สวิตช์ไม่รองรับ PoE) |
|||
|
|
การใช้พลังงาน |
3.6W (สูงสุด) |
|||
|
|
อุณหภูมิในการทำงาน |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
อุณหภูมิในการจัดเก็บ |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
ความชื้นในการทำงาน |
20% ~ 80% (ความชื้นสัมพัทธ์ ไม่ควบแน่น) |
|||
|
|
ความชื้นในการจัดเก็บ |
10% ~ 90% (ความชื้นสัมพัทธ์ ไม่ควบแน่น) |
|||
|
เทคนิค |
|
||||
|
หมายเลขรุ่น |
DPX22-สหรัฐฯ |
|
|||
|
ชื่อ |
ตัวแปลงอนาล็อก XLR Dante 2CH |
|
|||
|
แบนด์วิดท์เครือข่าย |
100ม |
|
|||
|
วิธีการควบคุม |
ตัวควบคุม Dante® |
|
|||
|
เวลาในการตอบสนองของเสียง |
เวลาในการตอบสนองของอุปกรณ์ Dante® ที่กำหนดค่าได้ (รองรับการกำหนดค่า 1, 2 หรือ 5 มิลลิวินาทีได้โดยใช้ตัวควบคุม Dante®) |
|
|||
|
รูปแบบเสียง |
DANTE [เสียงดิจิตอลเข้า/ออก PCM 2CH 44.1K-96KHz 16/24Bit] LINE In [เสียงอะนาล็อก, การเชื่อมต่อแบบบาลานซ์/ไม่บาลานซ์, ระดับอินพุตสูงสุด 24dBu] MIC In [เสียงอะนาล็อก, การเชื่อมต่อแบบบาลานซ์/ไม่บาลานซ์, ระดับอินพุตสูงสุด 50mVRMS] LINE Out [เสียงอะนาล็อก, การเชื่อมต่อแบบบาลานซ์/ไม่บาลานซ์, ระดับเอาต์พุตสูงสุด 18dBu] |
|
|||
|
พารามิเตอร์เสียง |
ความต้านทานเอาต์พุต |
300 โอห์ม |
|
||
|
|
ระดับเอาท์พุท (สูงสุด) |
18dBu (สูงสุด) |
|
||
|
|
การตอบสนองความถี่ |
20Hz ถึง 20kHz (-/+0.5dB) |
|
||
|
|
ช่วงไดนามิก |
> 90dB@0dBu, ถ่วงน้ำหนัก 1kHz |
|
||
|
|
อัตราส่วนเสียง S/N |
> 90dB@0dBu, ถ่วงน้ำหนัก 1kHz |
|
||
|
|
เสียง THD+N |
< 0.015% ที่ +4dBu, 1KHz |
|
||
|
ระยะการส่ง |
328 ฟุต/100 ม. (CAT6/6A/7) |
|
|||
|
การป้องกัน ESD |
IEC 61000-4-2: ±8kV (การปล่อยช่องว่างอากาศ) & ±4kV (การปล่อยแบบสัมผัส) |
|
|||
①การรับประกัน:
ผลิตภัณฑ์ทั้งหมดของเราได้รับการทดสอบก่อนจัดส่ง
เราสามารถจัดหา 2CH Line In Dante Converter ให้กับการรับประกัน 1 ปี (หลังจากระยะเวลารับประกันคุณภาพเริ่มเรียกเก็บค่าบริการบำรุงรักษาที่เหมาะสม)
②การจัดส่ง:
คำสั่งซื้อตัวอย่าง: หรือคำสั่งซื้อตัวอย่างเราสามารถจัดส่งได้ภายใน 1-3 วัน
สั่งซื้อจำนวนมาก: ขึ้นอยู่กับปริมาณ โดยปกติคือ 10-15 วัน
3.การจัดส่งสินค้า:
สินค้าทั้งหมดของเราจะจัดส่งโดย Fedex / DHL / UPS / TNT หรือการขนส่งทางทะเล นอกจากนี้เรายังสามารถจัดส่งไปยังตัวแทนของคุณในประเทศจีนได้
Q1: คุณเสนอบริการ OEM และ ODM หรือไม่?
ตอบ: ได้ เราสามารถจัดหาโซลูชัน OEM หรือ ODM ได้ ขึ้นอยู่กับความต้องการของลูกค้า
ไตรมาสที่ 2 หากปริมาณน้อยกว่าปริมาณขั้นต่ำ ฉันสามารถสั่งซื้อได้หรือไม่?
A2. แน่นอน คุณสามารถสั่งตัวอย่างสำหรับการทดสอบและการตรวจสอบคุณภาพได้ เราให้ความสำคัญกับการสั่งซื้อตัวอย่างมากขึ้น
Q3: มาตรฐานคุณภาพของผลิตภัณฑ์ของคุณคืออะไร?
A3: ผลิตภัณฑ์ของเราได้รับการรับรอง CE, ROHS, FCC
Q4: สถานที่ใดที่จะใช้อุปกรณ์ FHBAudio?
ผลิตภัณฑ์ของเราถูกนำไปใช้อย่างแพร่หลายในภาคส่วนต่างๆ รวมถึงการประชุมนานาชาติ องค์กรภาครัฐ สถาบันการธนาคาร ศูนย์ศาสนา เช่น โบสถ์ สนามบิน หน่วยงานรัฐสภา สถาบันการศึกษา โรงแรม และห้องประชุมองค์กรเอกชน และอื่นๆ อีกมากมาย การใช้งานที่หลากหลายนี้เน้นย้ำถึงความอเนกประสงค์และความน่าเชื่อถือของข้อเสนอของเรา ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับลูกค้าและอุตสาหกรรมที่หลากหลาย
คำถามที่ 5: เสียง Dante มีประโยชน์อย่างไร
A5: ระบบเสียง Dante นำเสนอโซลูชั่นที่มีประสิทธิภาพและมีประสิทธิภาพในการส่งสัญญาณเสียงคุณภาพสูงผ่านเครือข่ายอีเธอร์เน็ตมาตรฐาน ด้วยการใช้ประโยชน์จากเทคโนโลยี Dante ผู้ใช้สามารถส่งและรับช่องสัญญาณเสียงหลายช่องได้อย่างง่ายดายผ่านสายเคเบิลเครือข่ายเส้นเดียว ช่วยลดความจำเป็นในการเดินสายแบบเดิมๆ ที่เทอะทะ ระบบนี้ให้ความยืดหยุ่น ความสามารถในการปรับขนาด และความน่าเชื่อถือที่ยอดเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับเสียงสด การแพร่ภาพกระจายเสียง และแอปพลิเคชันเสียงที่ติดตั้ง ด้วยประสิทธิภาพแบบเรียลไทม์และการบูรณาการอย่างราบรื่นในอุปกรณ์ต่างๆ Dante ทำให้เครือข่ายเสียงง่ายขึ้น ขณะเดียวกันก็รักษาคุณภาพสัญญาณที่เหนือกว่าและความหน่วงต่ำ
