แผงควบคุม DSP

แผงควบคุม DSP

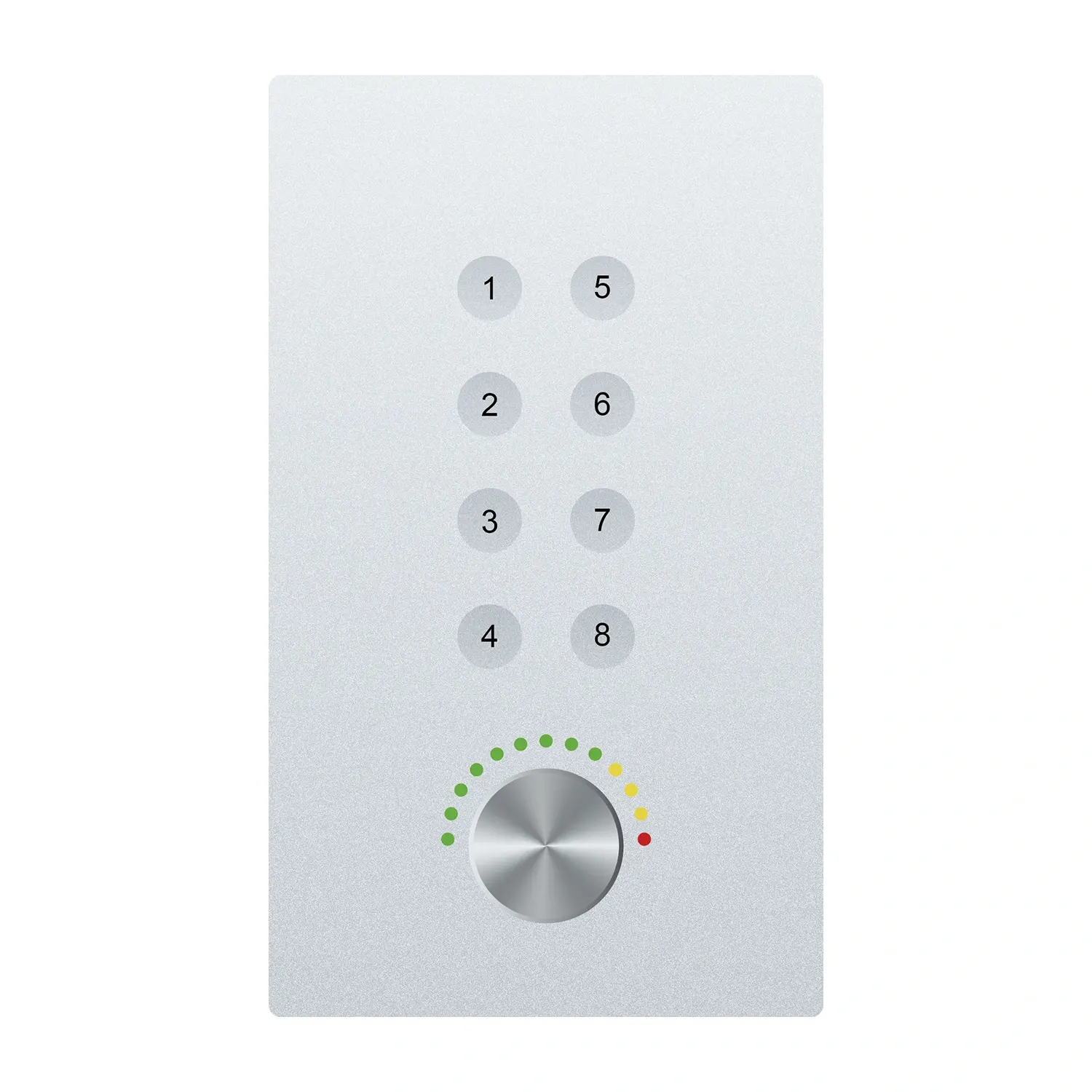

แผงควบคุม NCP-01 DSP เป็นแผงควบคุมสำหรับ MU DSP

จำนวนปุ่มไม่น้อยกว่า 8 ไม่น้อยกว่าหนึ่งปุ่ม

ฟังก์ชั่นสนับสนุนผู้ใช้กำหนด;

ใช้โปรโตคอลการสื่อสาร UDP;

แหล่งจ่ายไฟโพ;

เข้ากันได้กับ MU DSP และแบรนด์เดียวกัน

พารามิเตอร์แผงควบคุม DSP:

แผงควบคุม DSP

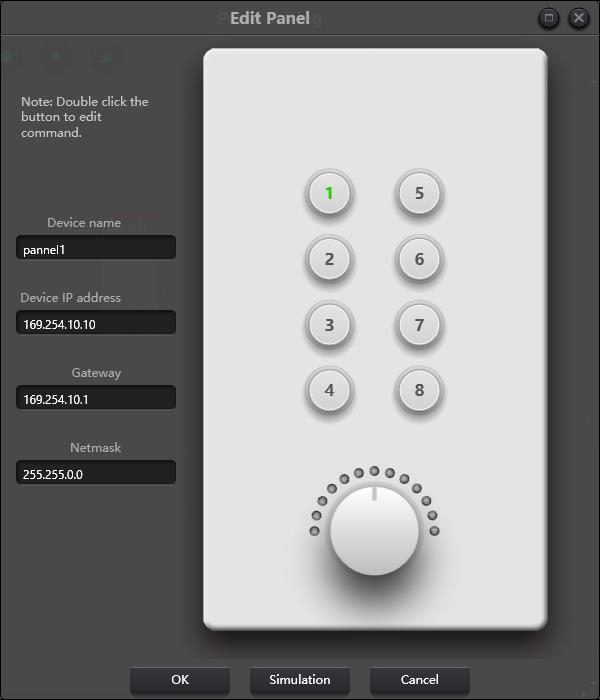

มี 8 ปุ่มและปุ่มหนึ่งปุ่มบนแผงคีย์ ลูกบิดใช้ในการปรับกำไรและ 8 ปุ่มสามารถใช้เพื่อรับรู้ฟังก์ชั่นที่แตกต่างผ่านการเขียนโปรแกรม ฟังก์ชั่นคีย์มีสี่ประเภทรวมถึงการปรับระดับเสียง, ปิดเสียง, ค่าที่ตั้งไว้ล่วงหน้าและคำสั่ง ลากรายการในพื้นที่ฟังก์ชั่นไปยังคีย์ที่ได้รับการแต่งตั้งเพื่อเสร็จสิ้นการเขียนโปรแกรมของคีย์

ในทำนองเดียวกันหลังจากเสร็จสิ้นการเขียนโปรแกรมทั้งหมดผู้ใช้สามารถใช้ปุ่มจำลองเพื่อตรวจสอบว่าการกำหนดค่าถูกต้องหรือไม่

คำแนะนำสำหรับตัวบ่งชี้การทำงานของพาเนล

1. ตัวบ่งชี้คีย์เปิดอยู่ซึ่งระบุว่าคีย์ถูกกำหนดค่าด้วยฟังก์ชันปิดเสียง

2. ตัวบ่งชี้คีย์ยังคงกระพริบซึ่งระบุว่าคีย์ถูกกำหนดค่าด้วยฟังก์ชั่น Gain ปุ่มที่กำหนดค่ายังใช้และปรับอัตราขยายของช่อง 13 ตัวชี้วัดรอบ ๆ ปุ่มแสดงถึงกำไร  พวกเขาเปิดหรือปิดด้วยขนาดกำไร ตัวบ่งชี้ทั้งหมด 13 ตัวบ่งชี้ว่าได้รับ -72dB ในขณะที่ทั้งหมดระบุว่าได้รับ 12dB

3. แฟลชฉับพลันเกิดขึ้นเมื่อกดตัวบ่งชี้คีย์ระบุว่าคีย์ถูกกำหนดค่าด้วยฟังก์ชันที่ตั้งไว้ล่วงหน้าหรือคำสั่ง

ฟังก์ชั่นคำสั่ง: ข้อมูลคำสั่งมาจากคำสั่งควบคุมกลาง โปรดดูส่วนที่ 5
